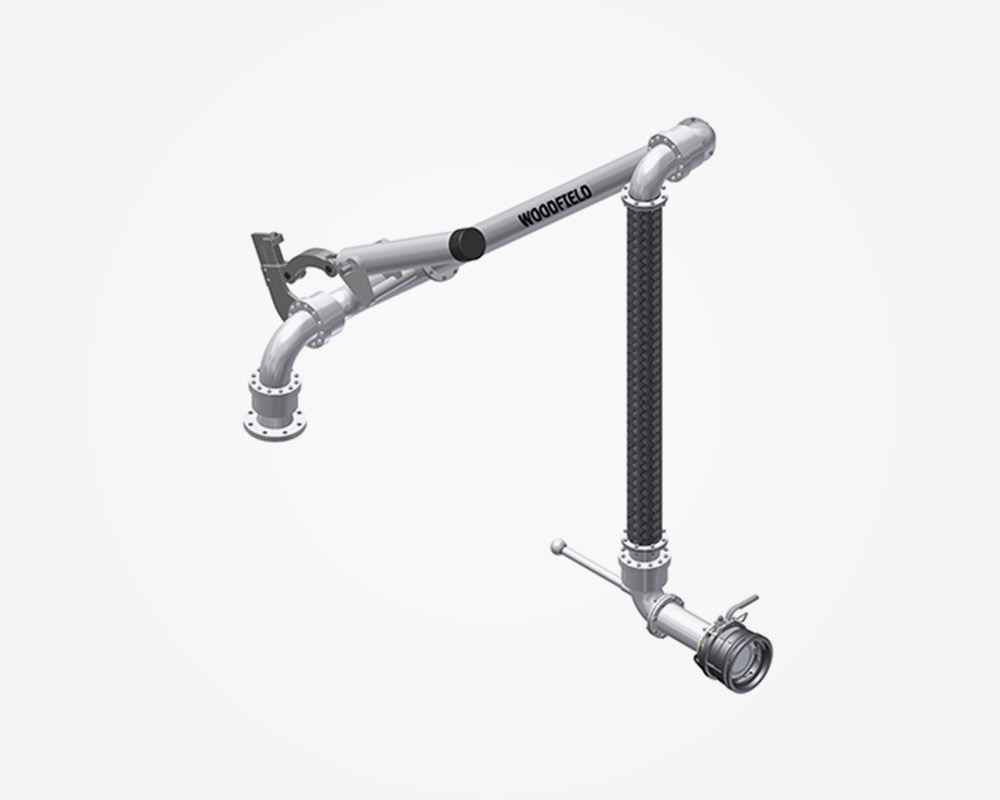

W900-H ‘A’ Frame

Los brazos de carga de W900 Frame »A» para productos petrolíferos son ideales para cargar / descargar camiones cisterna de un solo compartimiento o compartimentos múltiples y vagones. Los brazos de carga con marco ‘A’ son más adecuados para carriles estrechos o donde se requiere el servicio de ambos lados del carril. W900H puede utilizarse para aplicaciones de cruce de brazos para una cantidad limitada de compartimentos.

Tamaño

Disponible en 2 «, 3» x 2 «, 3», 4 «y 6» en configuraciones para Zurdos o Diestros, configuraciones de alimentación hacia arriba o alimentación hacia abajo y lateral

El rango típico de movimiento vertical es + 60 ° / + 30 °

La longitud típica del primario y del drop es de 1.500 mm. Todas las dimensiones se pueden cambiar para adaptarse a cada aplicación.

Características

  • Acero al carbono WB-4C Junta base con resorte de compresión, juntas giratorias Split Flange WL2, juntas de Vitón ™ GF, bridas TTMA
  • Primario de aluminio o acero, bridado TTMA
  • Junta giratoria WL2 Apex Style-40, bridado TTMA, con manivela
  • Tubo Buzo de acero inoxidable
  • Junta giratoria WL2 Outboard Style-30, bridado TTMA, con manivela
  • Acoplador API u otro dispositivo de conexión

Consulte la pestaña Opciones del brazo de carga inferior de petróleo para ver varias opciones
